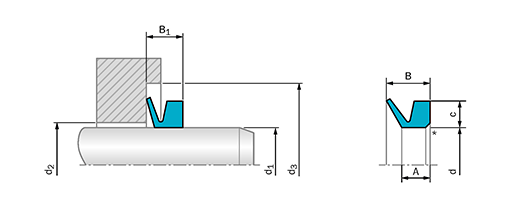

| For Shaft Diameter |
Inside Dia. |
Height of Cross- Section-Ø |
Dimension |
Free Width |
Maximum |
Minimum |
Fitted Width |
V-Ring FORSHEDA Ref. |
| d1 |
d |
c |
A |
B |
d2 |
d3 |
B1 |
|
| 2.7 - 3.5 |
2.5 |
1.5 |
2.1 |
3.0 |
d1 + 1 |
d1 + 4 |
2.5 ±0.3 |
V-3A |
| 3.5 - 4.5 |
3.2 |
2 |
2.4 |
3.7 |
d1 + 1 |
d1 + 6 |
3.0 ±0.4 |
V-4A |
| 4.5 - 5.5 |
4 |
2 |
2.4 |
3.7 |
d1 + 1 |
d1 + 6 |
3.0 ±0.4 |
V-5A |
| 5.5 - 6.5 |
5 |
2 |
2.4 |
3.7 |
d1 + 1 |
d1 + 6 |
3.0 ±0.4 |
V-6A |
| 6.5 - 8.0 |
6 |
2 |
2.4 |
3.7 |
d1 + 1 |
d1 + 6 |
3.0 ±0.4 |
V-7A |
| 8.0 - 9.5 |
7 |
2 |
2.4 |
3.7 |
d1 + 1 |
d1 + 6 |
3.0 ±0.4 |
V-8A |
| 9.5 - 11.5 |
9 |
3 |
3.4 |
5.5 |
d1 + 1 |
d1 + 9 |
4.5 ±0.6 |
V-10A |
| 11.5 - 12.5 |
10.5 |
3 |
3.4 |
5.5 |
d1 + 1 |
d1 + 9 |
4.5 ±0.6 |
V-12A |
| 12.5 - 13.5 |
11.7 |
3 |
3.4 |
5.5 |
d1 + 1 |
d1 + 9 |
4.5 ±0.6 |
V-13A |
| 13.5 - 15.5 |
12.5 |
3 |
3.4 |
5.5 |
d1 + 1 |
d1 + 9 |
4.5 ±0.6 |
V-14A |
| 15.5 - 17 |
14 |
3 |
3.4 |
5.5 |
d1 + 1 |
d1 + 9 |
4.5 ±0.6 |
V-16A |
| 17.5 - 19 |
16 |
3 |
3.4 |
5.5 |
d1 + 1 |
d1 + 9 |
4.5 ±0.6 |
V-18A |
| 19 - 21 |
18 |
4 |
4.7 |
7.5 |
d1 + 2 |
d1 + 12 |
6.0 ±0.8 |
V-20A |
| 21 - 24 |
20 |
4 |
4.7 |
7.5 |
d1 + 2 |
d1 + 12 |
6.0 ±0.8 |
V-22A |
| 24 - 27 |
22 |
4 |
4.7 |
7.5 |
d1 + 2 |
d1 + 12 |
6.0 ±0.8 |
V-25A |
| 27 - 29 |
25 |
4 |
4.7 |
7.5 |
d1 + 2 |
d1 + 12 |
6.0 ±0.8 |
V-28A |
| 29 - 31 |
27 |
4 |
4.7 |
7.5 |
d1 + 2 |
d1 + 12 |
6.0 ±0.8 |
V-30A |
| 31 - 33 |
29 |
4 |
4.7 |
7.5 |
d1 + 2 |
d1 + 12 |
6.0 ±0.8 |
V-32A |
| 33 - 36 |
31 |
4 |
4.7 |
7.5 |
d1 + 2 |
d1 + 12 |
6.0 ±0.8 |
V-35A |
| 36 - 38 |
34 |
4 |
4.7 |
7.5 |
d1 + 2 |
d1 + 12 |
6.0 ±0.8 |
V-38A |
| 38 - 43 |
36 |
5 |
5.5 |
9.0 |
d1 + 2 |
d1 + 15 |
7.0 ±1.0 |
V-40A |
| 43 - 48 |
40 |
5 |
5.5 |
9.0 |
d1 + 2 |
d1 + 15 |
7.0 ±1.0 |
V-45A |
| 48 - 53 |
45 |
5 |
5.5 |
9.0 |
d1 + 2 |
d1 + 15 |
7.0 ±1.0 |
V-50A |
| 53 - 58 |
49 |
5 |
5.5 |
9.0 |
d1 + 2 |
d1 + 15 |
7.0 ±1.0 |
V-55A |
| 58 - 63 |
54 |
5 |
5.5 |
9.0 |
d1 + 2 |
d1 + 15 |
7.0 ±1.0 |
V-60A |
| 63 - 68 |
58 |
5 |
5.5 |
9.0 |
d1 + 2 |
d1 + 15 |
7.0 ±1.0 |
V-65A |
| 68 - 73 |
63 |
6 |
6.8 |
11.0 |
d1 + 3 |
d1 + 18 |
9.0 ±1.2 |
V-70A |
| 73 - 78 |
67 |
6 |
6.8 |
11.0 |
d1 + 3 |
d1 + 18 |
9.0 ±1.2 |
V-75A |
| 78 - 83 |
72 |
6 |
6.8 |
11.0 |
d1 + 3 |
d1 + 18 |
9.0 ±1.2 |
V-80A |
| 83 - 88 |
76 |
6 |
6.8 |
11.0 |
d1 + 3 |
d1 + 18 |
9.0 ±1.2 |
V-85A |
| 88 - 93 |
81 |
6 |
6.8 |
11.0 |
d1 + 3 |
d1 + 18 |
9.0 ±1.2 |
V-90A |
| 93 - 98 |
85 |
6 |
6.8 |
11.0 |
d1 + 3 |
d1 + 18 |
9.0 ±1.2 |
V-95A |
| 98 - 105 |
90 |
6 |
6.8 |
11.0 |
d1 + 3 |
d1 + 18 |
9.0 ±1.2 |
V-100A |
| 105 - 115 |
99 |
7 |
7.9 |
12.8 |
d1 + 4 |
d1 + 21 |
10.5 ±1.5 |
V-110A |
| 115 - 125 |
108 |
7 |
7.9 |
12.8 |
d1 + 4 |
d1 + 21 |
10.5 ±1.5 |
V-120A |
| 125 - 135 |
117 |
7 |
7.9 |
12.8 |
d1 + 4 |
d1 + 21 |
10.5 ±1.5 |
V-130A |
| 135 - 145 |
126 |
7 |
7.9 |
12.8 |
d1 + 4 |
d1 + 21 |
10.5 ±1.5 |
V-140A |
| 145 - 155 |
135 |
7 |
7.9 |
12.8 |
d1 + 4 |
d1 + 21 |
10.5 ±1.5 |
V-150A |
| 155 - 165 |
144 |
8 |
9.0 |
14.5 |
d1 + 4 |
d1 + 24 |
12.0 ±1.8 |
V-160A |
| 165 - 175 |
153 |
8 |
9.0 |
14.5 |
d1 + 4 |
d1 + 24 |
12.0 ±1.8 |
V-170A |
| 175 - 185 |
162 |
8 |
9.0 |
14.5 |
d1 + 4 |
d1 + 24 |
12.0 ±1.8 |
V-180A |
| 185 - 195 |
171 |
8 |
9.0 |
14.5 |
d1 + 4 |
d1 + 24 |
12.0 ±1.8 |
V-190A |
| 195 - 210 |
180 |
8 |
9.0 |
14.5 |
d1 + 4 |
d1 + 24 |
12.0 ±1.8 |
V-199A |
| 190 - 210 |
180 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-200A |
| 210 - 235 |
198 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-220A |
| 235 - 265 |
225 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-250A |
| 265 - 290 |
247 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-275A |
| 290 - 310 |
270 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-300A |
| 310 - 335 |
292 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-325A |
| 335 - 365 |
315 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-350A |
| 365 - 390 |
337 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-375A |
| 390 - 430 |
360 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-400A |
| 430 - 480 |
405 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-450A |
| 480 - 530 |
450 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-500A |
| 530 - 580 |
495 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-550A |
| 580 - 630 |
540 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-600A |
| 630 - 665 |
600 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-650A |
| 665 - 705 |
630 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-700A |
| 705 - 745 |
670 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-725A |
| 745 - 785 |
705 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-750A |
| 785 - 830 |
745 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-800A |
| 830 - 875 |
785 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-850A |
| 875 - 920 |
825 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-900A |
| 920 - 965 |
865 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-950A |
| 965 - 1015 |
910 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1000A |
| 1,015 - 1,065 |
955 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1050A |
| 1,065 - 1,115 |
1,000 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1100A |
| 1,115 - 1,165 |
1,045 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1150A |
| 1,165 - 1,215 |
1,090 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1200A |
| 1,215 - 1,270 |
1,135 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1250A |
| 1,270 - 1,320 |
1,180 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1300A |
| 1,320 - 1,370 |
1,225 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1350A |
| 1,370 - 1,420 |
1,270 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1400A |
| 1,420 - 1,470 |
1,315 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1450A |
| 1,470 - 1,520 |
1,360 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1500A |
| 1,520 - 1,570 |
1,405 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1550A |
| 1,570 - 1,620 |
1,450 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1600A |
| 1,620 - 1,670 |
1,495 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1650A |
| 1,670 - 1,720 |
1,540 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1700A |
| 1,720 - 1,770 |
1,585 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1750A |
| 1,770 - 1,820 |
1,630 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1800A |
| 1,820 - 1,870 |
1,675 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1850A |
| 1,870 - 1,920 |
1,720 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1900A |
| 1,920 - 1,970 |
1,765 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-1950A |
| 1,970 - 2,020 |
1,810 |
15 |
14.3 |
25.0 |
d1 + 10 |
d1 + 45 |
20.0 ±4.0 |
V-2000A |
|
